¿Cómo se transmite (transporta) la energía desde Salto Grande?
Transformación de Energía
Al generar la energía se producen varias transformaciones: La energía potencial que tiene el lago, al caer se transforma en energía cinética, al pasar por la turbina, se transforma en energía mecánica y luego está a través del generador en energía eléctrica.

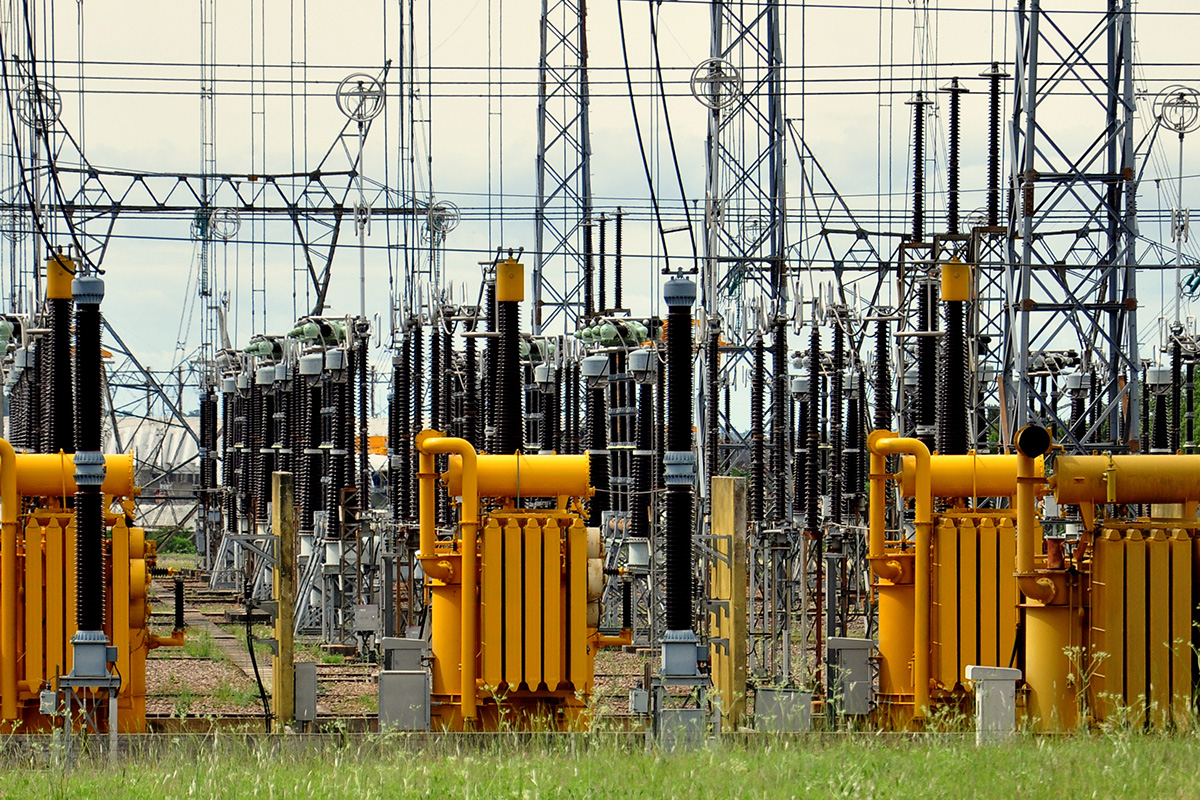

La tensión de generación es en 13,8 kV, luego pasa por las blindo-barras hacia los transformadores elevadores donde se eleva la tensión a 500 kV y de ahí a las subestaciones de extra alta tensión.
A continuación la energía viaja por las líneas de extra alta tensión hasta los centro de consumo más importantes.
Luego se realiza el proceso inverso de ir rebajando la tensión de esta energía, mediante estaciones transformadores de rebaje, pasando a alta tensión, media tensión y al final del circuito la baja tensión, es decir los 220V domiciliarios que conocemos.
Torres de alta tensión

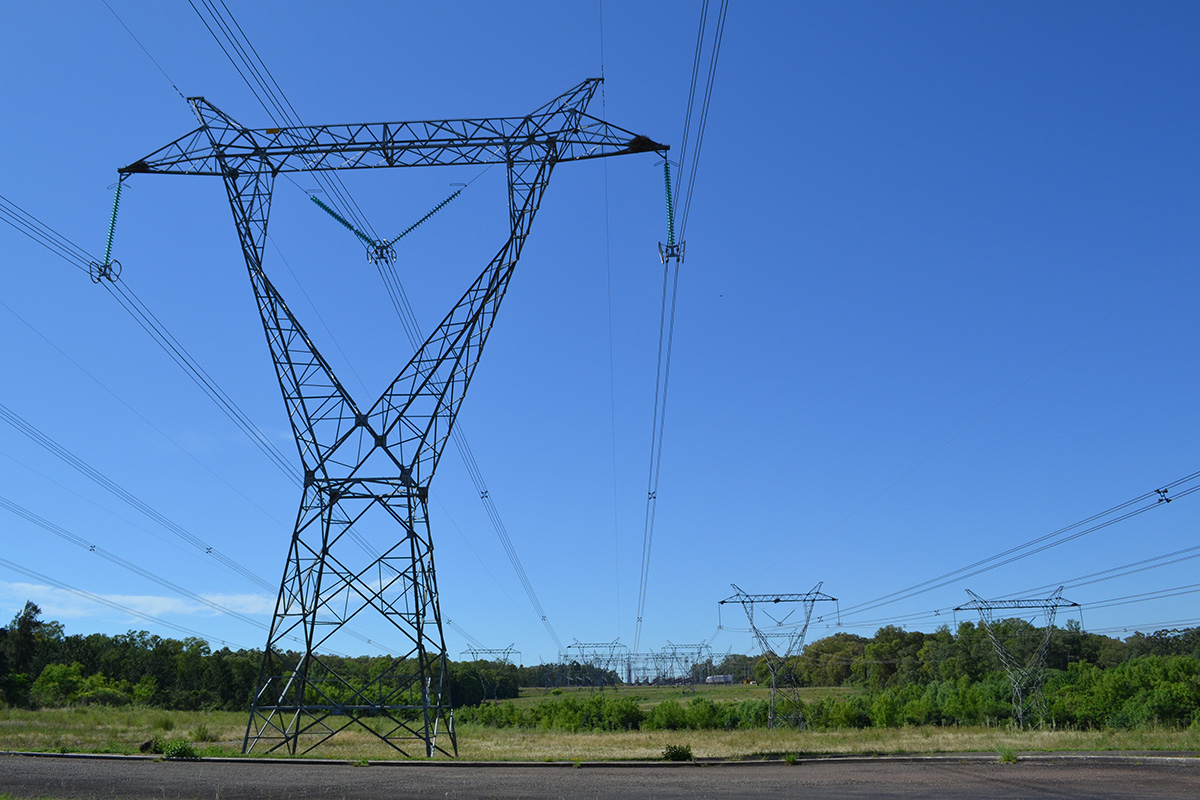

El sistema de transmisión está formado por torres de acero galvanizado, autosoportadas .Su función es soportar el tendido que distribuye la energía producida en los diferentes centros de generación (centrales hidroeléctricas, nucleares, térmicas, eólicas).
Cada 400 metros hay una torre.
Clasificación de torres

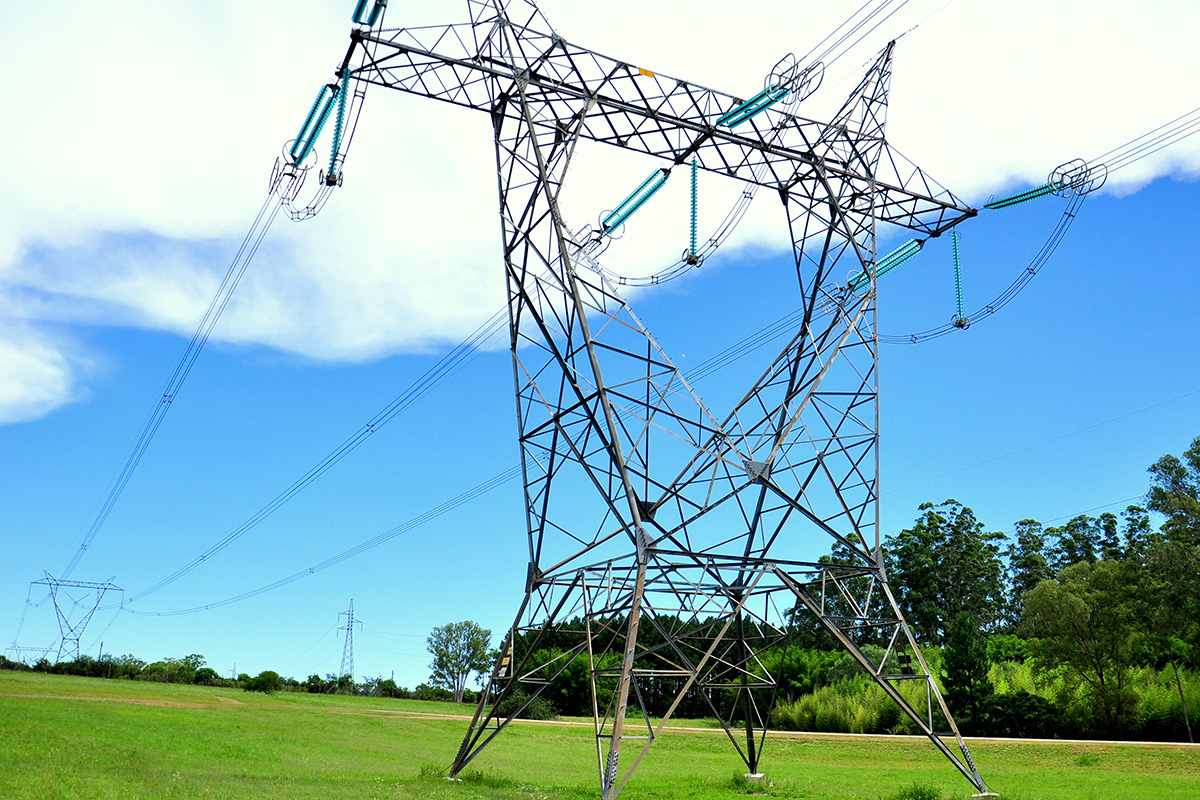

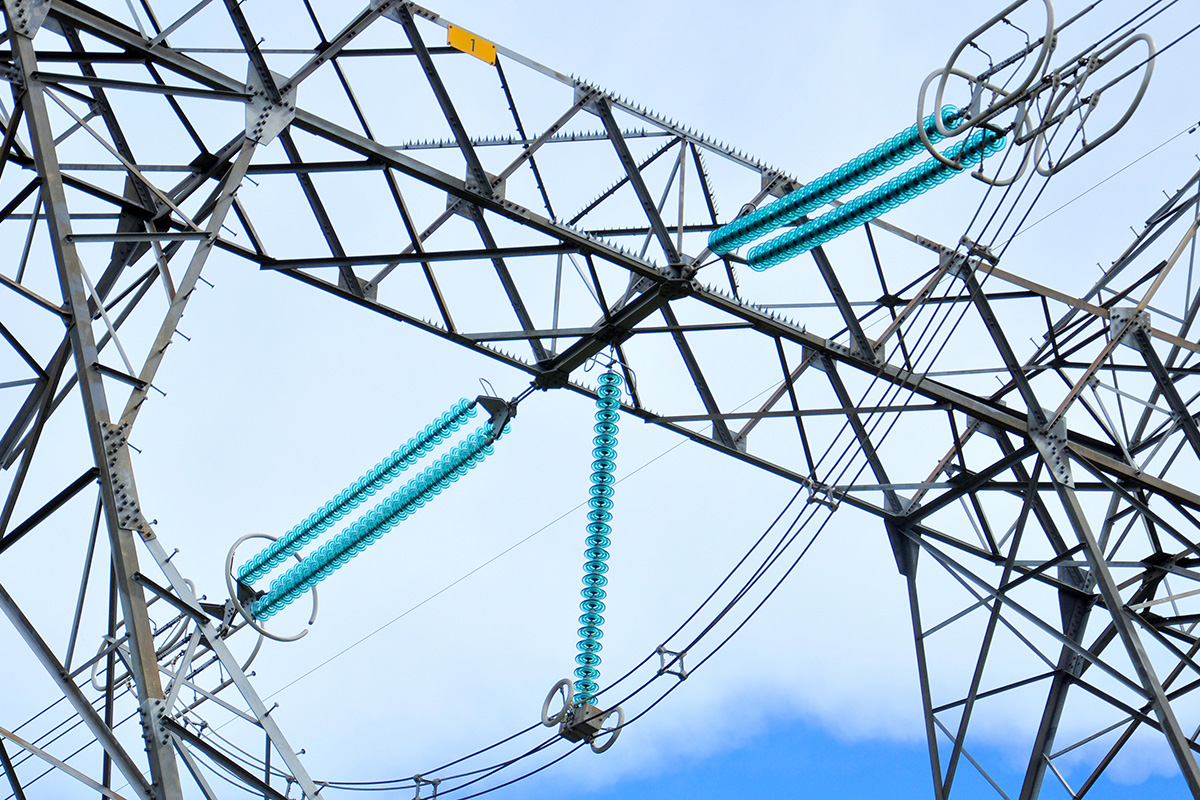

Torres de suspensión: Los conductores se encuentran suspendidos de las ménsulas mediante cadenas de aisladores. Tienen una altura promedio de 31 metros y son muy livianas, pesan alrededor de 7.000 kg o 7 toneladas

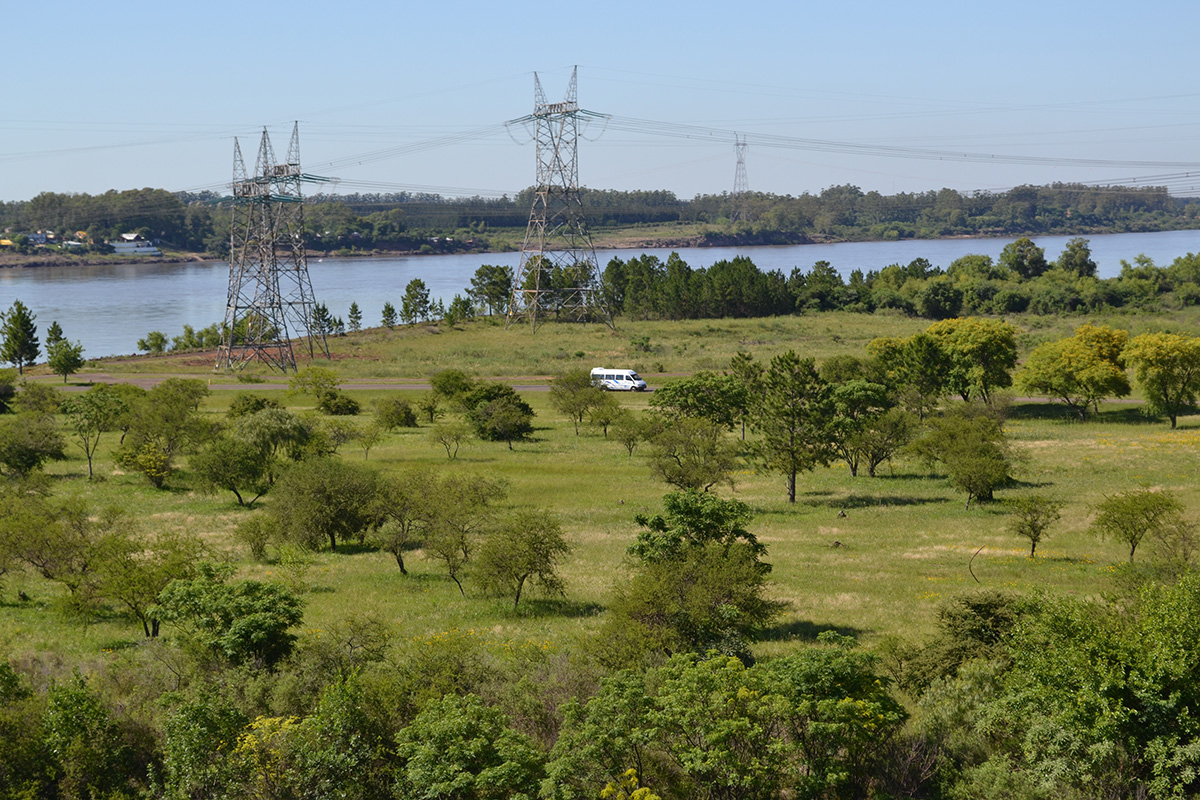

Las torres de suspensión más altas se encuentran en el anillo de salto Grande.
La torres de suspensión del cruce Norte tiene 76,8 metros de altura y las torres de suspensión del cruce sur tiene 71,8 metros de altura.

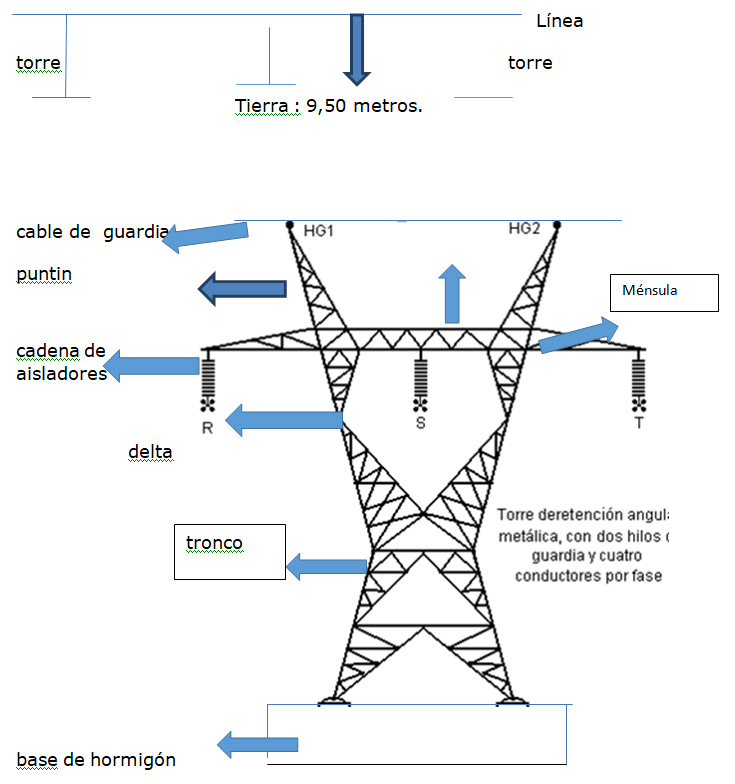

Torres de retención: Su función es retener el cable, realizan el mayor esfuerzo y por eso es más robusta. Pesan aproximadamente de 13.000 kg o 13 toneladas. Se utilizan en zonas donde las líneas deben soportar esfuerzos laterales, productos del cambio de dirección o finales de líneas.
Cada 10 torres de suspensión se instala una torre se retención.
La distancia del conductor de la tierra es de 9,50 metros. La distancia mínima es de 8,50.
